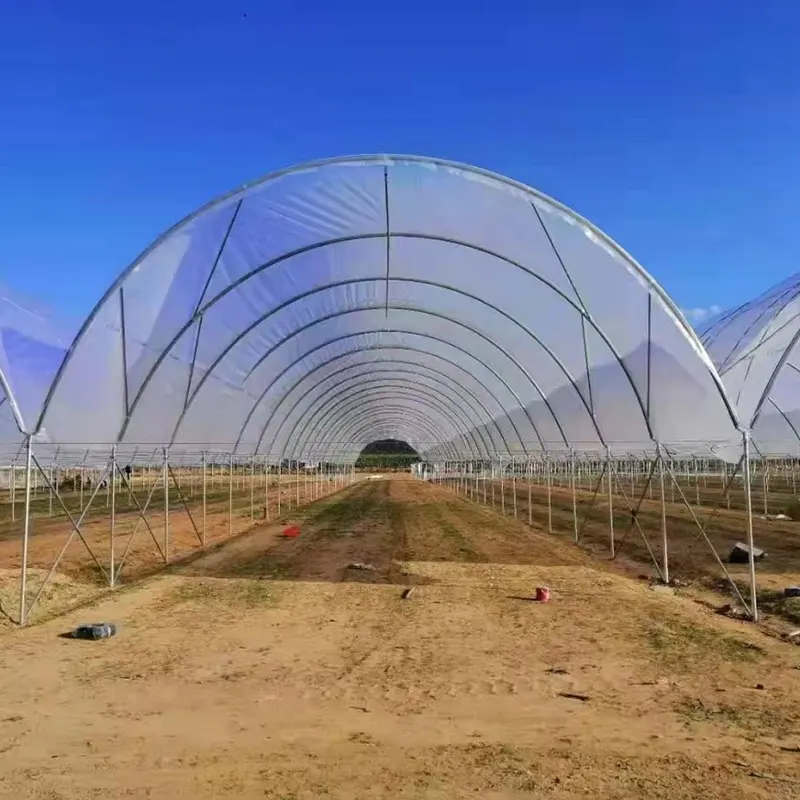

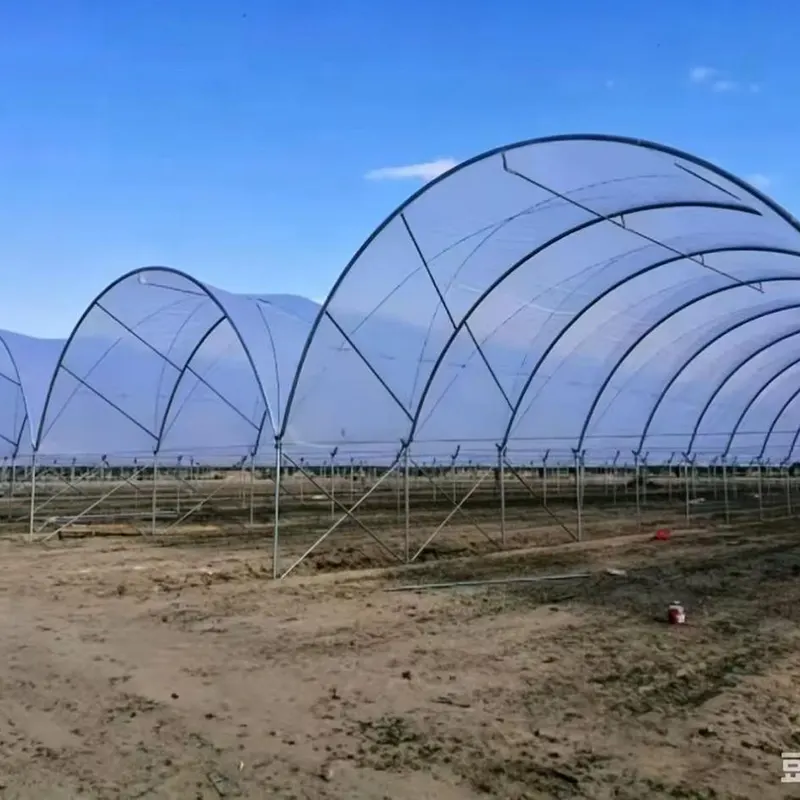

En lugar de simplemente agregar más acero para mejorar el soporte, el invernadero simple de varios tramos con arco redondo y columna en Y cambia la forma en que se sostiene el techo. Ruize fabrica la estructura completa en China en su propia fábrica y la suministra a proyectos agrícolas en el extranjero como fabricante y proveedor. Cada columna en forma de Y se ramifica en la parte superior para sostener el arco de medio punto desde dos direcciones, creando una relación de soporte triangular que ayuda a distribuir la carga del techo mientras mantiene el interior relativamente abierto. Esta combinación está destinada a productores que buscan más espacio utilizable sin tener que pasar a una estructura de invernadero más pesada.
El elemento estructural clave es la horquilla en forma de Y en la parte superior de cada columna. En lugar de transferir la carga del techo a través de un único punto de soporte recto, las dos ramas superiores se conectan con el arco de medio punto y crean una disposición de soporte triangular.
El diseño utiliza geometría estructural para mejorar la eficiencia del sistema de soporte. Esto ayuda a distribuir las fuerzas a través de la columna y el arco y, al mismo tiempo, reduce la necesidad de numerosos soportes verticales convencionales dentro del invernadero.
La especificación estructural final debe seleccionarse de acuerdo con las dimensiones del invernadero, el clima local y los requisitos reales del sitio de instalación.
En la zona de trabajo se nota especialmente el reducido número de columnas de soporte convencionales. Queda más espacio abierto disponible para plantar hileras, manejo de cultivos y movimiento de pequeños equipos agrícolas.
Para granjas que utilizan cultivos mecánicos o equipos de transporte interno, el espacio libre disponible se puede planificar en función de las dimensiones de la maquinaria en lugar de fijarlo en torno a una disposición densa de columnas.
El concepto de columna en Y tiene como objetivo mejorar la eficiencia del soporte a través de una disposición estructural en lugar de simplemente aumentar la cantidad o el espesor de los miembros de acero. El diseño original enfatiza el uso reducido de materiales, un marco general más liviano y un menor costo estructural.
Esta ubicación le da al invernadero un lugar entre una casa básica liviana de varios tramos y un invernadero reforzado sustancialmente más pesado. La cantidad real de acero necesaria depende del tamaño del invernadero y de las condiciones estructurales locales.
La estructura superior sigue siendo un techo de arco de medio punto, mientras que el método de soporte inferior se cambia a la configuración de columnas en Y. Menos soportes verticales convencionales significan menos elementos estructurales dentro del área de cultivo que puedan interrumpir la luz o crear obstrucciones visuales.
Esto hace que el diseño sea adecuado para cultivos donde es útil un acceso relativamente abierto a la luz, incluidas flores, plantas de vivero y producción de frutas y verduras de primera calidad. Las condiciones de iluminación reales dependen de la cobertura del invernadero, la distribución del cultivo y el entorno circundante.
Un interior más abierto puede simplificar el movimiento de maquinaria agrícola pequeña y equipos de manipulación. Las rutas de labranza, plantación, manejo de cultivos y cosecha se pueden organizar en función del flujo de trabajo real de la granja.
Para proyectos conectados de varios tramos, las rutas de los equipos se deben planificar junto con la estructura del invernadero. El ancho de cada ruta debe reflejar las dimensiones de la maquinaria, carros o equipos de recolección utilizados en el sitio.
El invernadero simple de varios tramos con arco circular y columna en Y utiliza componentes prefabricados estandarizados ensamblados con pernos y accesorios de conexión. La estructura principal no requiere soldadura en campo, lo que mantiene el proceso de instalación relativamente simple para proyectos en el extranjero.
Debido a que los componentes se preparan antes del envío, el equipo de instalación puede trabajar a partir de los planos y materiales de ensamblaje suministrados en lugar de realizar una extensa fabricación estructural en el sitio del proyecto.
| Artículo | Configuración |
| Tipo de producto | Invernadero simple de varios tramos con arco redondo y columna en Y |
| Característica estructural principal | Columnas bifurcadas en forma de Y que sostienen el techo de arco de medio punto |
| Forma del techo | Techo de arco de medio punto |
| Acuerdo de soporte | Reducción de soportes verticales convencionales dentro del área de cultivo. |
| Concepto estructural | Relación de soporte triangular para una distribución eficiente de la carga. |
| Método de montaje | Montaje de pernos prefabricados sin soldadura en obra |
| Uso primario | Plantación, producción de viveros y operaciones agrícolas que requieren espacios internos abiertos. |
| Sistemas opcionales | Ventilación inteligente, sombreado externo, sistema de precisión para agua y fertilizantes, red para insectos en el vivero, control inteligente de temperatura y sistema de recuperación de agua de lluvia. |
| Personalización | Disposición del invernadero, dimensiones estructurales y configuración del sistema de soporte. |
La estructura está destinada a proyectos agrícolas que valoran el espacio interno abierto, la obstrucción estructural reducida y el acceso operativo práctico.
El invernadero simple de varios tramos con arco circular y columna en Y se puede configurar con los sistemas de soporte enumerados para este producto. La selección puede basarse en el tipo de cultivo, el clima local y el método de manejo utilizado dentro del invernadero.
La disposición de varios tramos se puede adaptar al terreno disponible, a la disposición de la plantación y a los requisitos de acceso al equipo. Debido a que el interior utiliza menos soportes verticales convencionales, el espacio se puede organizar alrededor de hileras de cultivos y rutas de trabajo con mayor flexibilidad.
Para parques agrícolas más grandes, los tramos de invernaderos, los caminos de acceso y los equipos de soporte se pueden planificar juntos para que la disposición estructural coincida con el proceso de producción real.
Ruize utiliza herramientas de producción dedicadas para los componentes de la columna Y e inspecciona las piezas terminadas antes del envío. El apoyo al proyecto puede incluir planificación del diseño del invernadero, planos de diseño de efectos, documentos de construcción y coordinación técnica personalizada en el extranjero.
Para proyectos internacionales, los componentes prefabricados se pueden organizar para el transporte y el montaje in situ. Se pueden suministrar materiales de instalación para ayudar al equipo local a seguir la disposición estructural prevista durante la construcción.
Los componentes estructurales y accesorios de conexión estandarizados simplifican la inspección y el reemplazo de rutina. Se debe prestar atención a las conexiones de las columnas en Y, los miembros del arco y otras juntas estructurales, junto con la cubierta del invernadero y el equipo instalado.
La disposición interna abierta también deja más espacio utilizable para la instalación o ajuste posterior de sistemas de ventilación, sombra, fertilizantes de agua y control de temperatura a medida que cambian las necesidades operativas de la granja.
La principal diferencia es la forma en que se sostiene el techo. La columna en Y se ramifica en dos soportes superiores y trabaja con el arco de medio punto para formar una relación estructural triangular. Esto reduce la necesidad de soportes verticales convencionales y deja más espacio abierto dentro del invernadero.
El diseño utiliza la relación triangular entre la columna en forma de Y y el arco para distribuir las fuerzas estructurales. La especificación final de las tuberías, el espaciamiento y los cimientos aún deben determinarse de acuerdo con las dimensiones del invernadero y las condiciones locales del proyecto.
Sí. El número reducido de columnas internas proporciona más espacio de trabajo abierto para pequeños cultivadores, vehículos de transporte de recolección y otros equipos agrícolas. Las rutas de trabajo deben planificarse de acuerdo con las dimensiones reales del equipo.
Sí. La obstrucción interna reducida proporciona un espacio de cultivo relativamente abierto y puede ayudar a reducir la sombra estructural. Esto hace que el diseño sea adecuado para el cultivo de flores, la producción de viveros y proyectos de frutas y verduras de primera calidad.
Sí. La configuración original admite ventilación inteligente, sombreado externo, sistemas precisos de agua y fertilizantes, red para viveros de insectos, control inteligente de temperatura y recuperación de agua de lluvia. Estos sistemas se pueden seleccionar según las necesidades reales del proyecto.
